Istio简介
Service Mesh
服务网格是一个基础设施层，功能在于处理服务间通信，职责是负责实现请求的可靠传递。在实践中，服务网格通常实现为轻量级网络代理，通常与应用程序部署在一起，但是对应用程序透明。
Istio是什么
Istio是一个服务网格.
Istio 是一个用来连接、管理和保护微服务的开放平台。
Istio 提供一种简单的方式来为已部署的服务建立网络，该网络具有负载均衡、服务间认证、监控等功能，而不需要对服务的代码做任何改动。想要让服务支持 Istio，只需要在您的环境中部署一个特殊的 sidecar，使用 Istio 控制平面功能配置和管理代理，拦截微服务之间的所有网络通信。
Istio功能
Istio 提供了一个完整的解决方案，通过为整个服务网格提供行为洞察和操作控制来满足微服务应用程序的多样化需求。它在服务网络中统一提供了许多关键功能：
- 流量管理。控制服务之间的流量和API调用的流向，使得调用更可靠，并使网络在恶劣情况下更加健壮。
- 服务身份和安全。为网格中的服务提供可验证身份，并提供保护服务流量的能力，使其可以在不同可信度的网络上流转。
- 策略执行。将组织策略应用于服务之间的互动，确保访问策略得以执行，资源在消费者之间良好分配。可以通过通过配置网格而不是修改应用程序代码来完成策略的更改。
- 遥测：了解服务之间的依赖关系，以及它们之间流量的本质和流向，从而提供快速识别问题的能力。
Istio体系结构
Istio 服务网格逻辑上分为数据平面和控制平面。
- 数据平面由一组以sidecar方式部署的智能代理（Envoy）组成。这些代理可以调节和控制微服务及 Mixer 之间所有的网络通信。
- 控制平面负责管理和配置代理来路由流量。此外控制平面配置 Mixer 以实施策略和收集遥测数据。
Istio主要由Envoy、Pilot、Mixer三部分组成，整体结构如下：
- Envoy：以sidecar的形式和应用程序运行与同一个pod中，通过修改iptables来代理应用程序的所有出入流量
- Pilot：接受系统管理员发出的指令或者规则，遥控所有Envoy的行为
- Mixer：从Envoy处获取流量属性，根据自定义的属性匹配规则进行流量处理，如：流量限制、日志记录等
Envoy
Istio利用了Envoy的许多内置功能，例如动态服务发现，负载均衡，TLS termination，HTTP/2&gRPC代理，熔断器，健康检查，基于百分比流量拆分的分段推出，故障注入和丰富的metrics。
Envoy实现了过滤和路由、服务发现、健康检查，提供了具有弹性的负载均衡。它在安全上支持TLS，在通信方面支持gRPC.
概括说，Envoy 提供的是服务间网络通讯的能力，包括(以下均可支持TLS)：
- HTTP／1.1
- HTTP/2
- gRPC
- TCP
以及网络通讯直接相关的功能：
- 服务发现：从Pilot得到服务发现信息
- 过滤
- 负载均衡
- 健康检查
- 执行路由规则(Rule): 规则来自Polit,包括路由和目的地策略
- 加密和认证: TLS certs来自 istio-Auth
Pilot(流量管理)
Envoy在其中扮演的负责搬砖的民工角色, 而指挥Envoy工作的民工头就是Pilot模块.
Pilot负责收集和验证配置并将其传播到各种Istio组件。它从Mixer和Envoy中抽取环境特定的实现细节，为他们提供独立于底层平台的用户服务的抽象表示。此外，流量管理规则（即通用4层规则和7层HTTP/gRPC路由规则）可以在运行时通过Pilot进行编程。
每个Envoy实例根据其从Pilot获得的信息以及其负载均衡池中的其他实例的定期健康检查来维护 负载均衡信息，从而允许其在目标实例之间智能分配流量，同时遵循其指定的路由规则。
Pilot负责在Istio服务网格中部署的Envoy实例的生命周期。

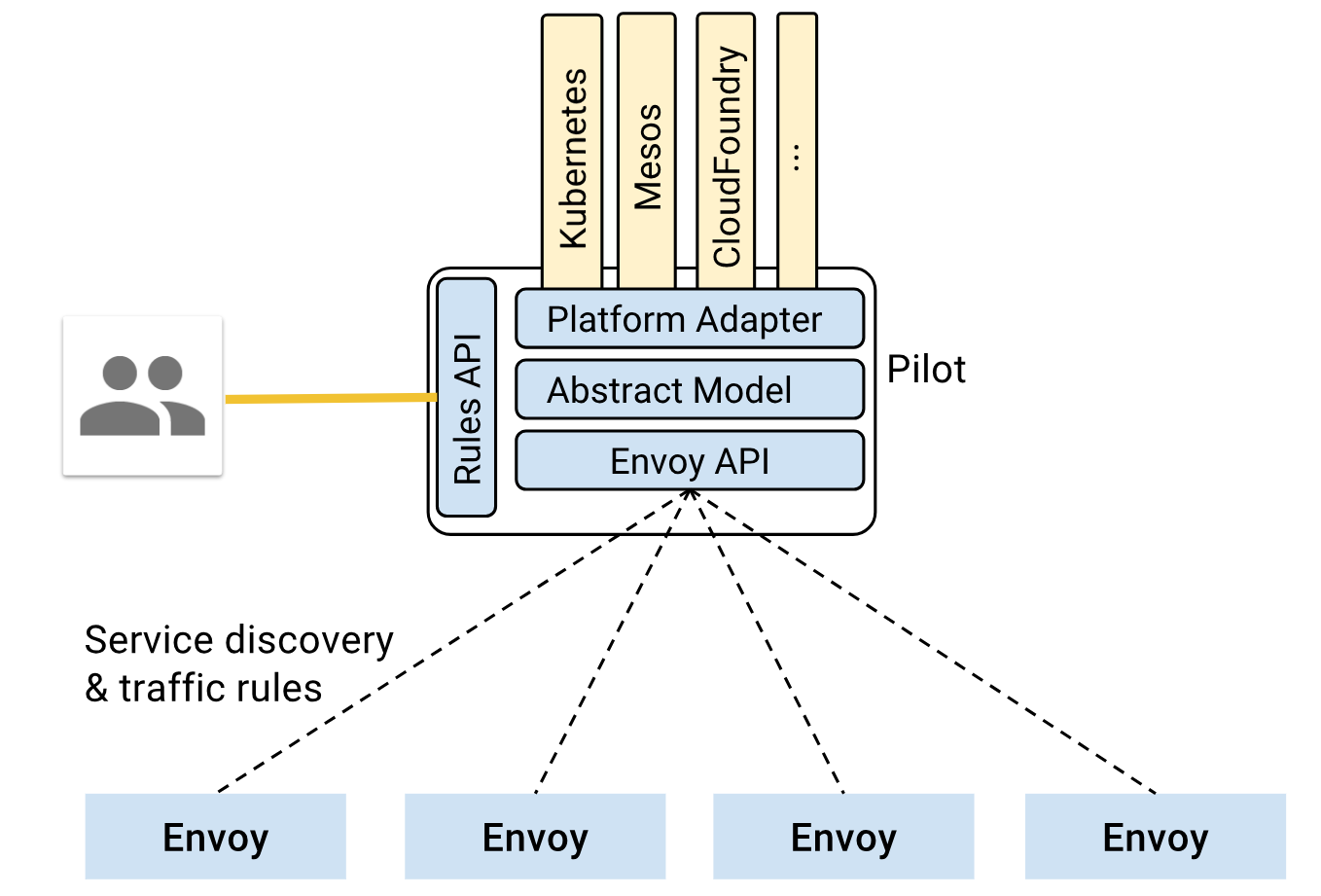

Pilot的架构
- Envoy API负责和Envoy的通讯, 主要是发送服务发现信息和流量控制规则给Envoy
- Envoy提供服务发现，负载均衡池和路由表的动态更新的API。这些API将istio和Envoy的实现解耦。(另外,也使得 Linkerd 之类的其他服务网络实现得以平滑接管Envoy)
- Polit 定了一个抽象模型, 以从特定平台细节中解耦, 为跨平台提供基础.
- Platform Adapter则是这个抽象模型的现实实现版本, 用于对接外部的不同平台
- 最后是 Rules API, 提供接口给外部调用以管理 Pilot, 包括命令行工具istioctl以及未来可能出现的第三方管理界面
pilot功能
基于上述的架构设计, pilot提供以下重要功能:
- 请求路由
- 服务发现和负载均衡
- 故障处理
- 故障注入
- 规则配置
Mixer
Mixer负责在服务网格上执行访问控制和使用策略，并收集Envoy代理和其他服务的遥测数据。
Mixer的设计背景
我们的系统通常会基于大量的基础设施而构建, 这些基础设施的后端服务为业务服务提供各种支持功能。包括访问控制系统，遥测捕获系统，配额执行系统，计费系统等。在传统设计中, 服务直接与这些后端系统集成，容易产生硬耦合.

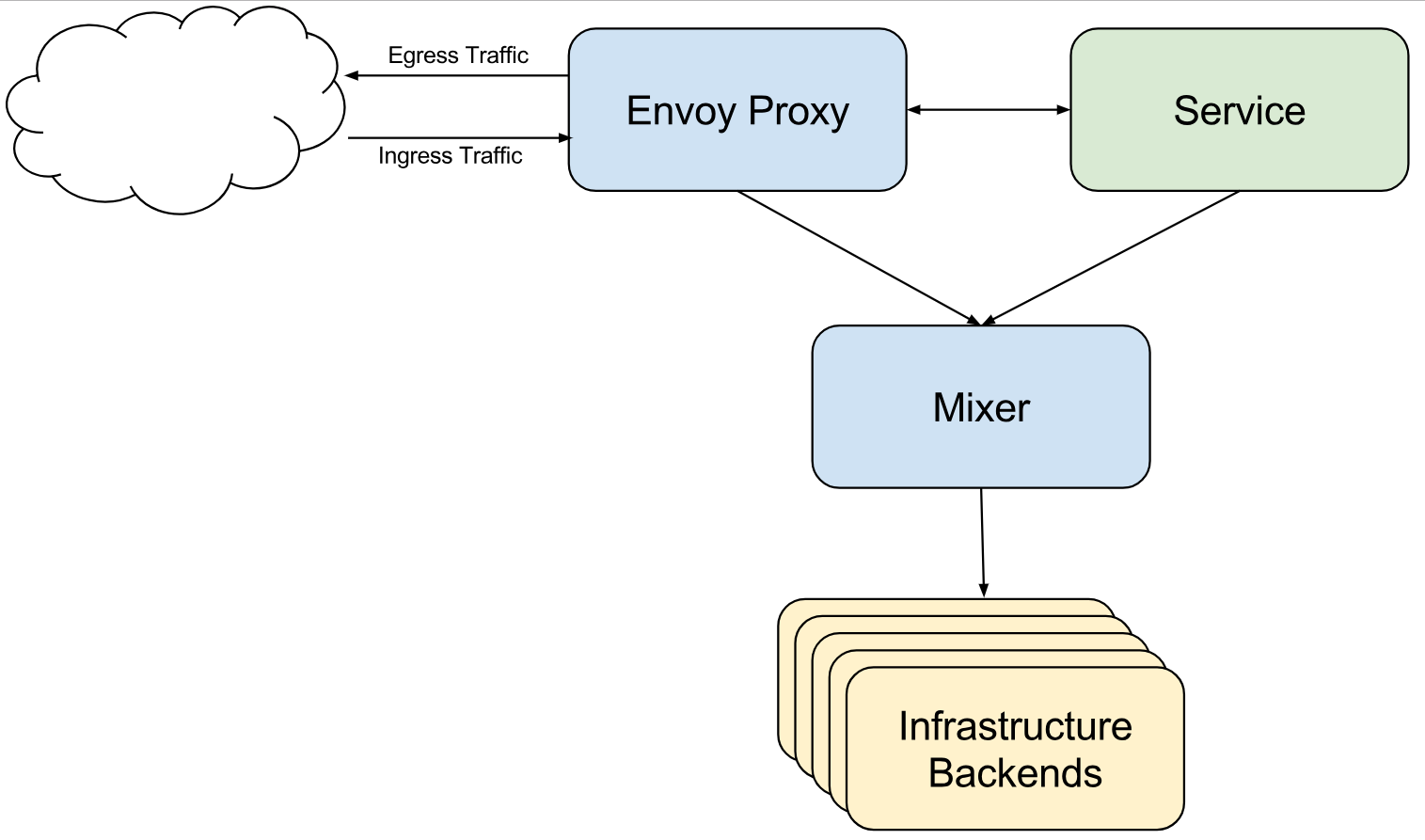

在istio中,为了避免应用程序的微服务和基础设施的后端服务之间的耦合, 提供了 Mixer 作为两者的通用中介层:
Mixer的功能
Mixer 提供三个核心功能：
- 前提条件检查。允许服务在响应来自服务消费者的传入请求之前验证一些前提条件。前提条件包括认证，黑白名单，ACL检查等等。
- 配额管理。使服务能够在多个维度上分配和释放配额。典型例子如限速。
- 遥测报告。使服务能够上报日志和监控。
在Istio内，Envoy重度依赖Mixer。
Istio-Auth
Istio-Auth提供强大的服务到服务和终端用户认证，使用交互TLS，内置身份和凭据管理。它可用于升级服务网格中的未加密流量，并为运维人员提供基于服务身份而不是网络控制实施策略的能力。
auth的架构
其中包括三个组件：身份，密钥管理和通信安全。
